一、实验目的

本次实验的主要目的是了解静态路由的配置和实现原理，熟悉路由器的基本操作，掌握在网络中进行静态路由配置的方法和技巧。

二、实验软硬件环境

windows 11
Cisco Packet Tracer 6.2sv

三、实验内容及要求

实战拓扑图
本实战演练的拓扑图如图所示，共4台路由器，两两之间通过串口线连接，每台路由器还设置一个环回接口用于测试，R1连接PC1用于测试。
实战需求
（1）按照实验拓扑图连接好各设备。
验证方法：利用CDP协议查看邻居表，命令为show cdp neighbors。
（2）各设备进行基本配置，并测试直连链路连通性。
配置各串行接口（serial）与各环回接口（loopback），配置完后测试直连链路连通性。
环回接口的配置方法和普通接口类似，全局配置模式下配置：
R1(config)# ip address 1.1.1.1 255.255.255.0
因环回接口是逻辑接口，默认情况下是一直开启的，无需no shutdown。
验证方法：通过show ip interface brief验证，查看各个接口状态。
（3）分析静态路由。
观察各路由器的直连子网有哪些，再观察各路由器的非直连子网有哪些。所有非直连子网都需要配置静态路由协议。
（4）配置静态路由协议。
全局配置模式下使用ip route命令配置静态路由，注意配置相应的回程路由。
验证方法：首先查看路由表show ip route；然后，测试连通性，即使用 ping 命令测试连通性。
（5）测试静态路由协议。
通过ping命令测试全网连通性，可以在各路由器上测试到远端路由器接口之间的连通性。同时，在PC1上根据4.8节测试顺序测试其到各路由器环回接口的连通性。
（6）配置默认路由协议。
将R1改用默认路由，先用no ip route …（自行补全）删除已配置的所有静态路由，再改用默认路由。通过show ip route查看路由表是否有变化，再次使用ping 命令测试全网连通性。

四、实验记录

（1）按照实验拓扑图连接好各设备。

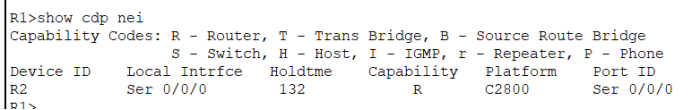

R1的邻居表：

R2的邻居表：

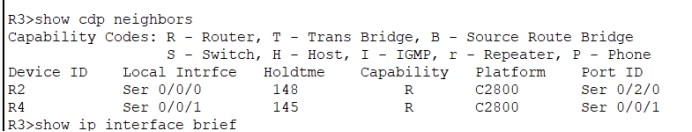

R3的邻居表：

R4的邻居表：

（2）各设备进行基本配置，并测试直连链路连通性。
R1(config)# int f0/0
R1(config)# ip add 192.168.1.254 255.255.255.0
R1(config)# no shut
R1(config)# int s0/0/0
R1(config)# ip add 12.12.12.1 255.255.255.0
R1(config)# no shut
R1(config)# int lo 1
R1(config)# ip add 1.1.1.1 255.255.255.0
R2(config)# int s0/0/0
R2(config)# ip add 12.12.12.2 255.255.255.0
R2(config)# no shut
R2(config)# int s0/0/1
R2(config)# ip add 24.24.24.1 255.255.255.0
R2(config)# no shut
R2(config)# int lo 2
R2(config)# ip add 2.2.2.2 255.255.255.0
R3(config)# int s0/0/0
R3(config)# ip add 23.23.23.2 255.255.255.0
R3(config)# no shut
R3(config)# int s0/0/1
R3(config)# ip add 34.34.34.1 255.255.255.0
R3(config)# no shut
R3(config)# int lo 3
R3(config)# ip add 3.3.3.3 255.255.255.0
R4(config)# int s0/0/0
R4(config)# ip add 24.24.24.2 255.255.255.0
R4(config)# no shut
R4(config)# int s0/0/1
R4(config)# ip add 34.34.34.2 255.255.255.0
R4(config)# no shut
R4(config)# int lo 4
R4(config)# ip add 4.4.4.4 255.255.255.0

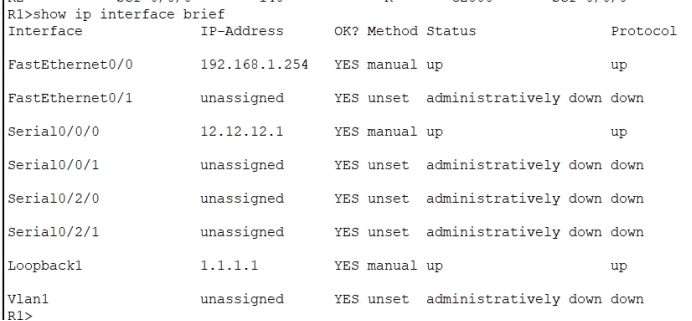

R1的接口状态：

R2的接口状态：

R3的接口状态：

R4的接口状态：

（3）分析静态路由。
R1的直连子网有：192.168.1.0/24、12.12.12.0/24、1.1.1.0/24，非直连子网有：23.23.23.0/24、24.24.24.0/24、34.34.34.0/24、2.2.2.0/24、3.3.3.0/24、4.4.4.0/24。
R2的直连子网有：12.12.12.0/24、23.23.23.0/24、24.24.24.0/24、2.2.2.0/24，非直连子网有：192.168.1.0/24、34.34.34.0/24、1.1.1.0/24、3.3.3.0/24、4.4.4.0/24。
R3的直连子网有：23.23.23.0/24、34.34.34.0/24、3.3.3.0/24，非直连子网有：192.168.1.0/24、12.12.12.0/24、24.24.24.0/24、1.1.1.0/24、2.2.2.0/24、4.4.4.0/24。
R4的直连子网有：24.24.24.0/24、34.34.34.0/24、4.4.4.0/24，非直连子网有：192.168.1.0/24、12.12.12.0/24、23.23.23.0/24、1.1.1.0/24、2.2.2.0/24、3.3.3.0/24。
（4）配置静态路由协议。
R1(config)# ip route 2.2.2.0 255.255.255.0 12.12.12.2
R1(config)# ip route 3.3.3.0 255.255.255.0 12.12.12.2
R1(config)# ip route 4.4.4.0 255.255.255.0 12.12.12.2
R1(config)# ip route 23.23.23.0 255.255.255.0 12.12.12.2
R1(config)# ip route 24.24.24.0 255.255.255.0 12.12.12.2
R1(config)# ip route 34.34.34.0 255.255.255.0 12.12.12.2
R2(config)# ip route 1.1.1.0 255.255.255.0 12.12.12.1
R2(config)# ip route 3.3.3.0 255.255.255.0 23.23.23.2
R2(config)# ip route 4.4.4.0 255.255.255.0 24.24.24.2
R2(config)# ip route 34.34.34.0 255.255.255.0 23.23.23.2
R2(config)# ip route 34.34.34.0 255.255.255.0 24.24.24.2
R2(config)# ip route 192.168.1.0 255.255.255.0 12.12.12.1
R3(config)# ip route 1.1.1.0 255.255.255.0 23.23.23.1
R3(config)# ip route 2.2.2.0 255.255.255.0 23.23.23.1
R3(config)# ip route 4.4.4.0 255.255.255.0 34.34.34.2
R3(config)# ip route 12.12.12.0 255.255.255.0 23.23.23.1
R3(config)# ip route 24.24.24.0 255.255.255.0 34.34.34.2
R3(config)# ip route 24.24.24.0 255.255.255.0 23.23.23.1
R3(config)# ip route 192.168.1.0 255.255.255.0 23.23.23.1
R4(config)# ip route 1.1.1.0 255.255.255.0 24.24.24.1
R4(config)# ip route 2.2.2.0 255.255.255.0 24.24.24.1
R4(config)# ip route 3.3.3.0 255.255.255.0 34.34.34.1
R4(config)# ip route 12.12.12.0 255.255.255.0 24.24.24.1
R4(config)# ip route 23.23.23.0 255.255.255.0 24.24.24.1
R4(config)# ip route 23.23.23.0 255.255.255.0 34.34.34.1
R4(config)# ip route 192.168.1.0 255.255.255.0 24.24.24.1
R1的路由表：

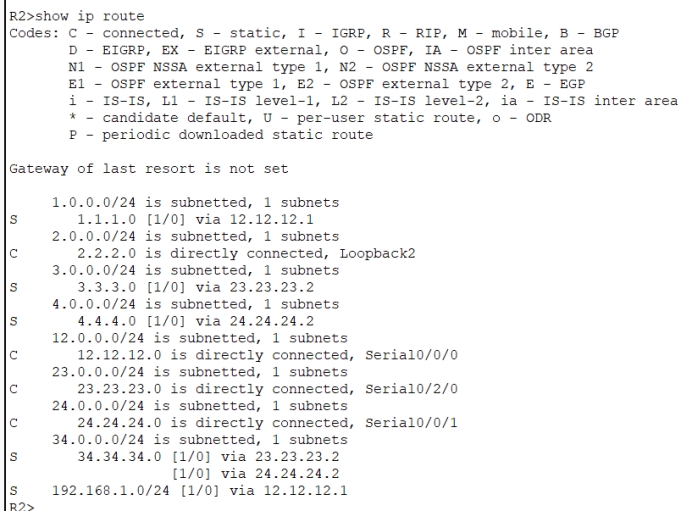

R2的路由表：

R3的路由表：

R4的路由表：

R1 ping 23.23.23.0/24：

R1 ping 24.24.24.0/24：

R1 ping 34.34.34.0/24：

R2 ping 192.168.1.0/24：

R2 ping 34.34.34.0/24：

R3 ping 192.168.1.0/24：

R3 ping 12.12.12.0/24：

R3 ping 24.24.24.0/24：

R4 ping 192.168.1.0/24：

R4 ping 12.12.12.0/24：

R4 ping 23.23.23.0/24：

（5）测试静态路由协议。
R1 ping 23.23.23.2/24：

R1 ping 24.24.24.2/24：

R2 ping 12.12.12.1/24：

R2 ping 23.23.23.2/24：

R2 ping 24.24.24.2/24：

R3 ping 12.12.12.1/24：

R4 ping 12.12.12.1/24：

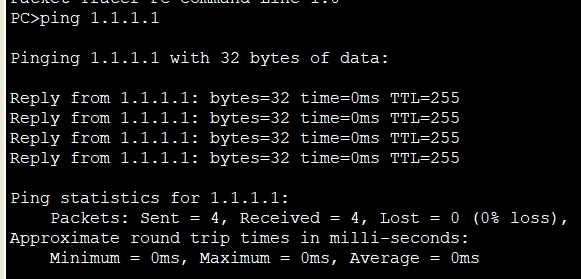

PC1 ping 1.1.1.1/24：

PC1 ping 2.2.2.2/24：

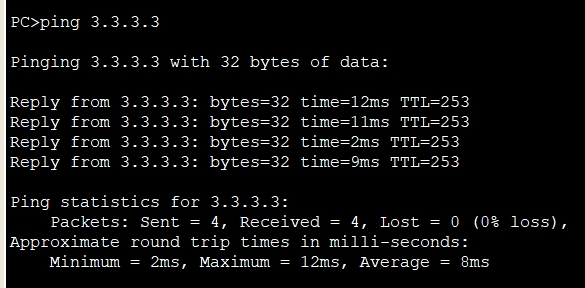

PC1 ping 3.3.3.3：

PC1 ping 4.4.4.4：

（6）配置默认路由协议。
R1(config)# no ip route 2.2.2.0 255.255.255.0 12.12.12.2
R1(config)# no ip route 3.3.3.0 255.255.255.0 12.12.12.2
R1(config)# no ip route 4.4.4.0 255.255.255.0 12.12.12.2
R1(config)# no ip route 23.23.23.0 255.255.255.0 12.12.12.2
R1(config)# no ip route 24.24.24.0 255.255.255.0 12.12.12.2
R1(config)# no ip route 34.34.34.0 255.255.255.0 12.12.12.2
R1(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.2
R1的路由表：

R1 ping 23.23.23.2/24：

R1 ping 24.24.24.2/24：
